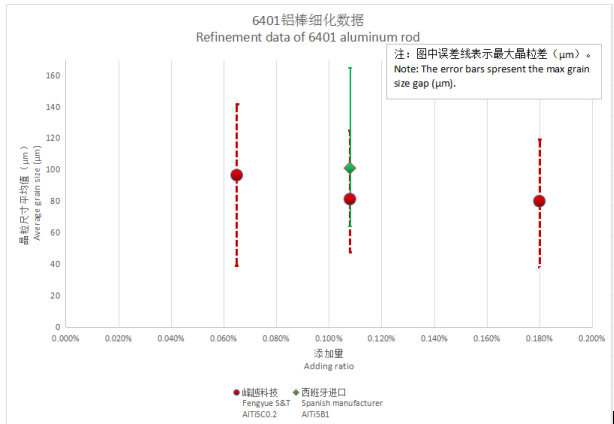

由下方图表可见，AlTi5C0.2细化剂0.65‰的细化能力与AlTi5B1细化剂1.08‰的细化能力基本一致。虽然0.65‰添加量AlTi5C0.2的最大晶粒差（体现晶粒度分布情况）偏大，但实际晶粒尺寸分布相对偏小，而1.08‰添加量AlTi5B1的实际晶粒中存在更多大尺寸晶粒的分布。

另对铝棒中心进行宏观观测，发现使用AlTi5B1的产品晶粒尺寸比1/4处更粗大，而使用我司AlTi5C0.2的产品中心与1/4处晶粒度基本保持一致。

总结：试验结果表明，我司AlTi5C0.2细化剂细化能力更强，甚至0.65‰较低的添加量也与使用AlTi5B1较高的添加量1.08‰的细化效果基本一致。在相同添加量下，即使在铝棒1/4处相对固定的相同位点，我司AlTi5C0.2细化的晶粒度也更小、分布更均匀。而且，从铝棒1/4处到中心点，AlTi5C0.2细化的晶粒度均匀一致，而AlTi5B1细化的晶粒度不均匀一致，表现出越向中心方向越粗的趋势。

因经AlTi5C0.2细化铝棒的晶粒度更小、分布更均匀，合金力学性能、加工性能、表面质量等也得到进一步提升。

目前，秦皇岛威卡威及我司双方已开始着手推进下一步大批量试用，相信不久，双方的战略合作将会进一步稳定、持续、良性有序运行。也衷心希望，我司AlTi5C0.2铝钛碳细化剂新技术元素的注入，能为威卡威的企业发展带来更强的动力，继续更好的领航汽车铝亮饰行业。
